事業内容

治具や特注品など、基板の回路設計から筐体の機械設計までシームレスに設計可能です。
また筐体のみの依頼等、部分的な対応も可能です。
ご要望、ご予算に合わせお手伝いさせていただきます 。

製作例として、
・検査ユニット
・樹脂ケース
をご紹介致します。

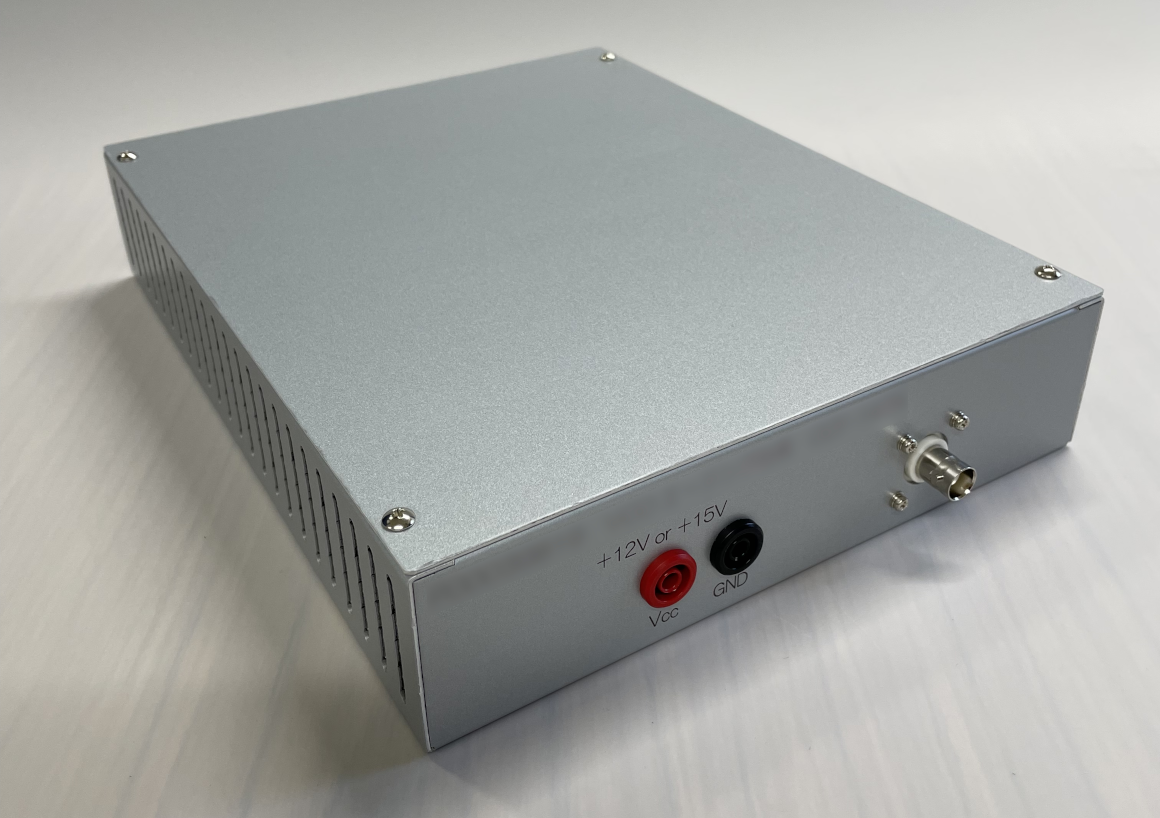

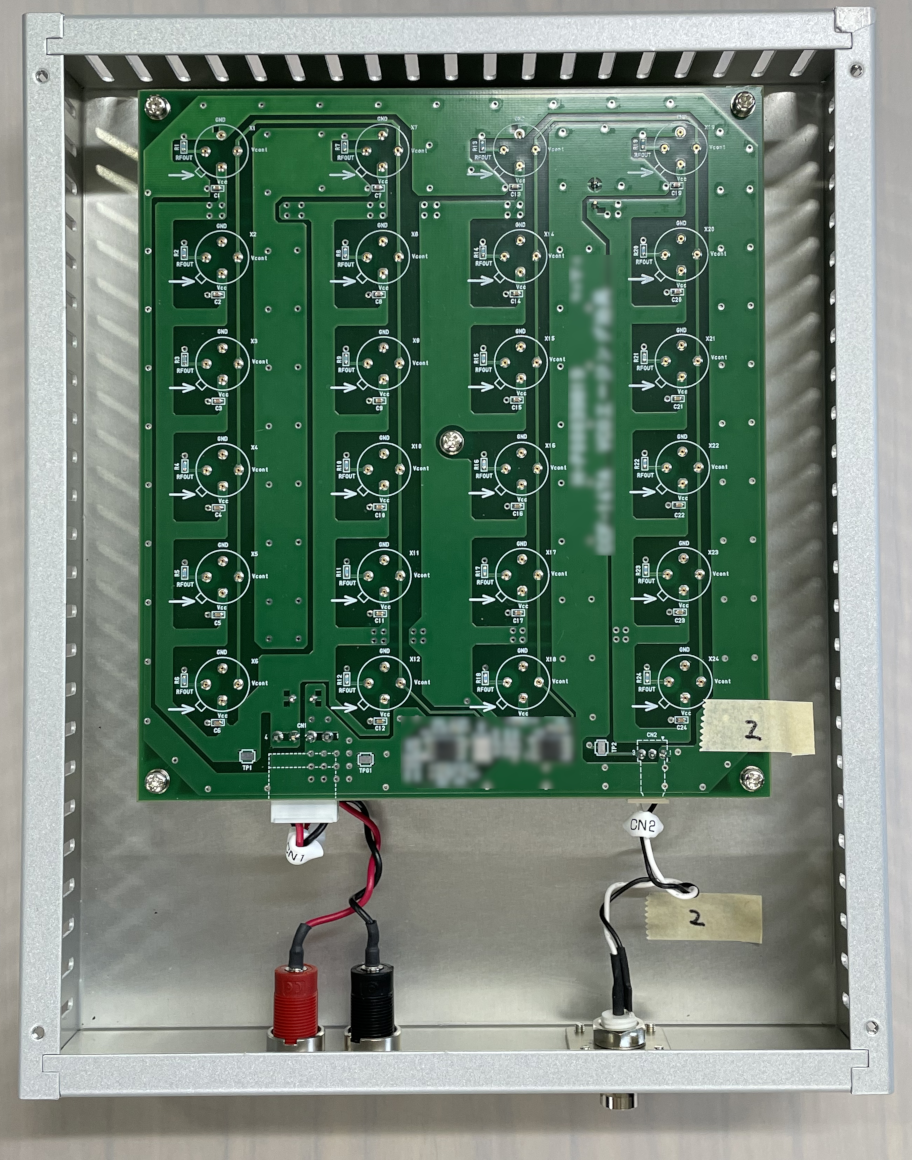

VCOエージング治具

高周波VCOデバイスを最大２４ケ エージングする治具ユニットです。
弊社にて基板の回路設計から、ユニットの製作までを手掛けさせて頂きました。
主な作業項目は、以下となります。
・基板の回路設計
・基板のアートワーク設計
・PCB製造
・基板実装部品調達
・基板部品実装
・治具ケースの選定及び加工設計
・機構部品調達
・ハーネス部材調達
・ハーネスASSY
・ユニット組立
・電気試験

写真

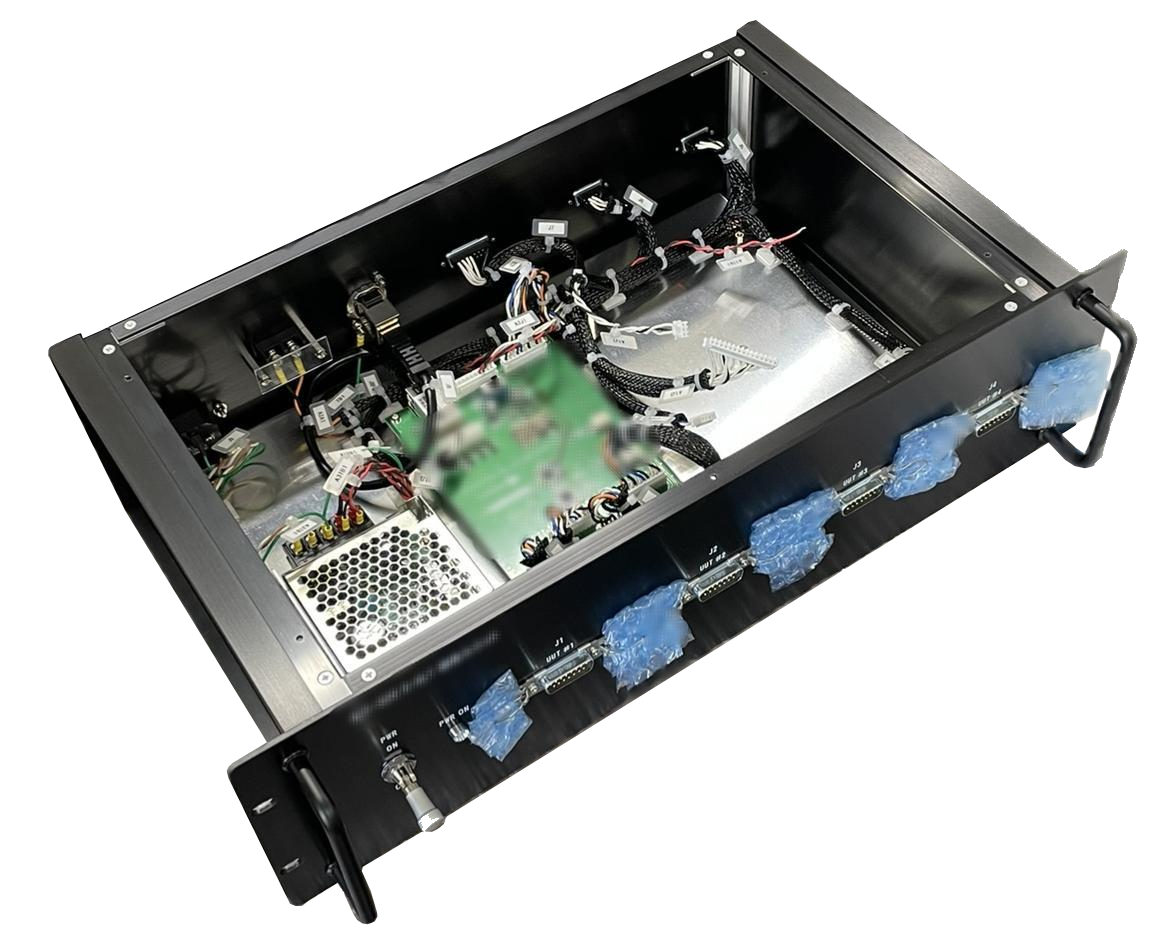

検査ユニット

製品用基板の動作を検査するユニットです。
弊社にて基板のアートワーク設計から、ユニットの製作までを対応させて頂きました。
主な作業項目は、以下となります。
・基板のアートワーク設計
・PCB製造
・基板実装部品調達
・基板部品実装
・19インチラックユニットの機構設計
・機構部品調達
・ハーネス部材調達
・ハーネスASSY
・ユニット組立
・簡易導通検査

写真

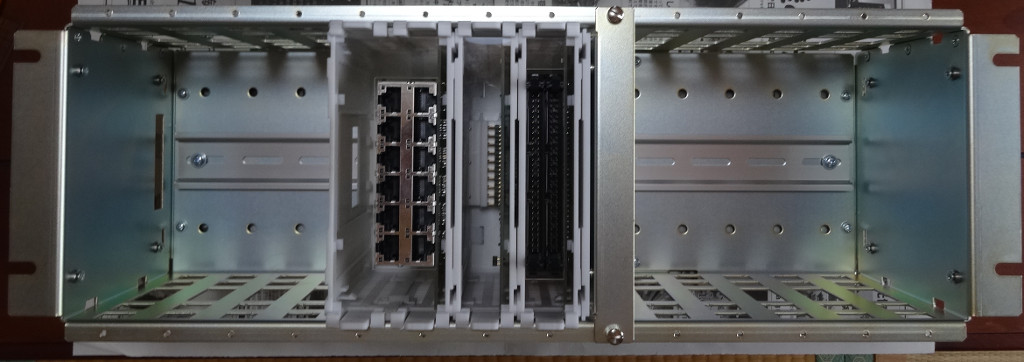

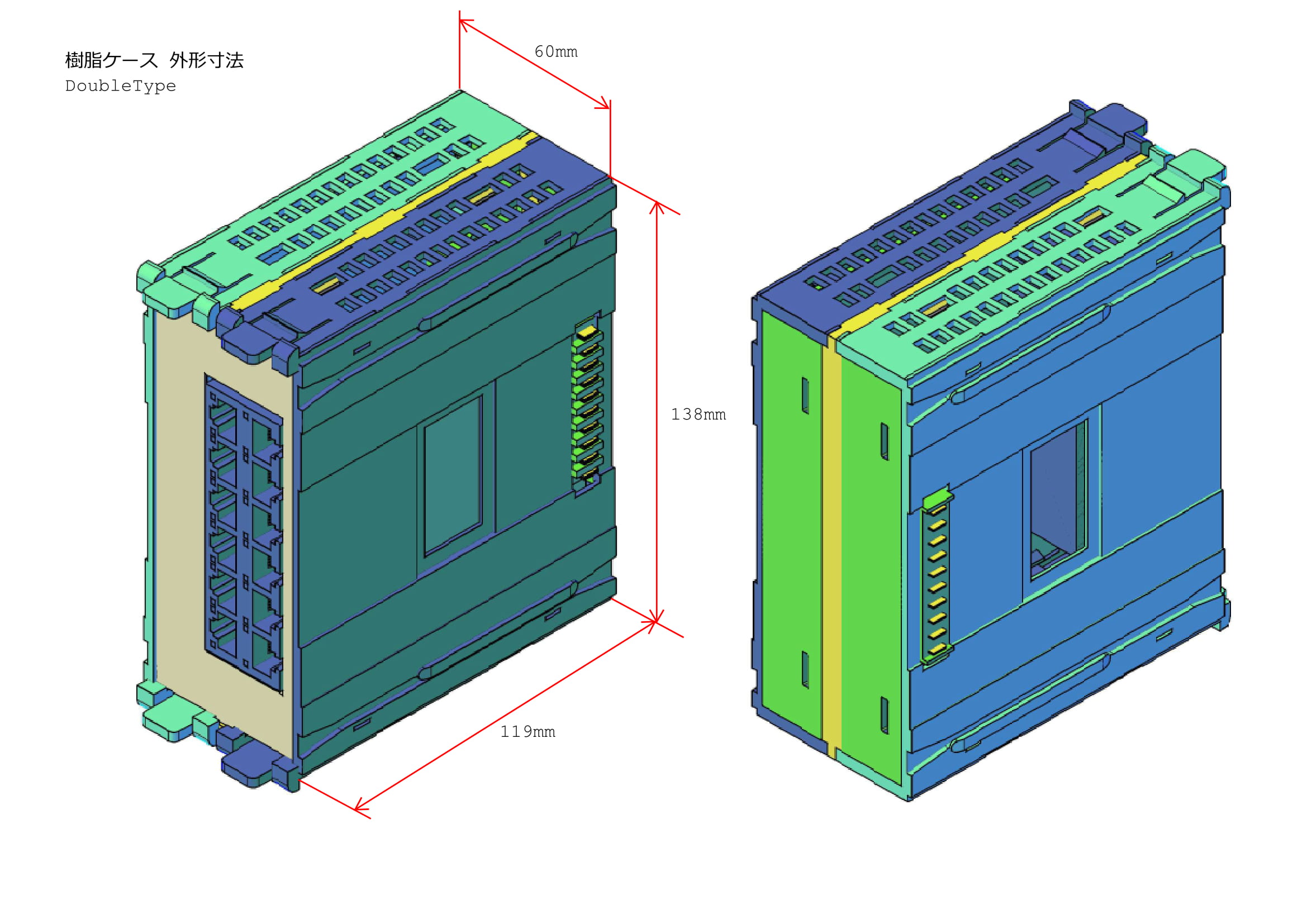

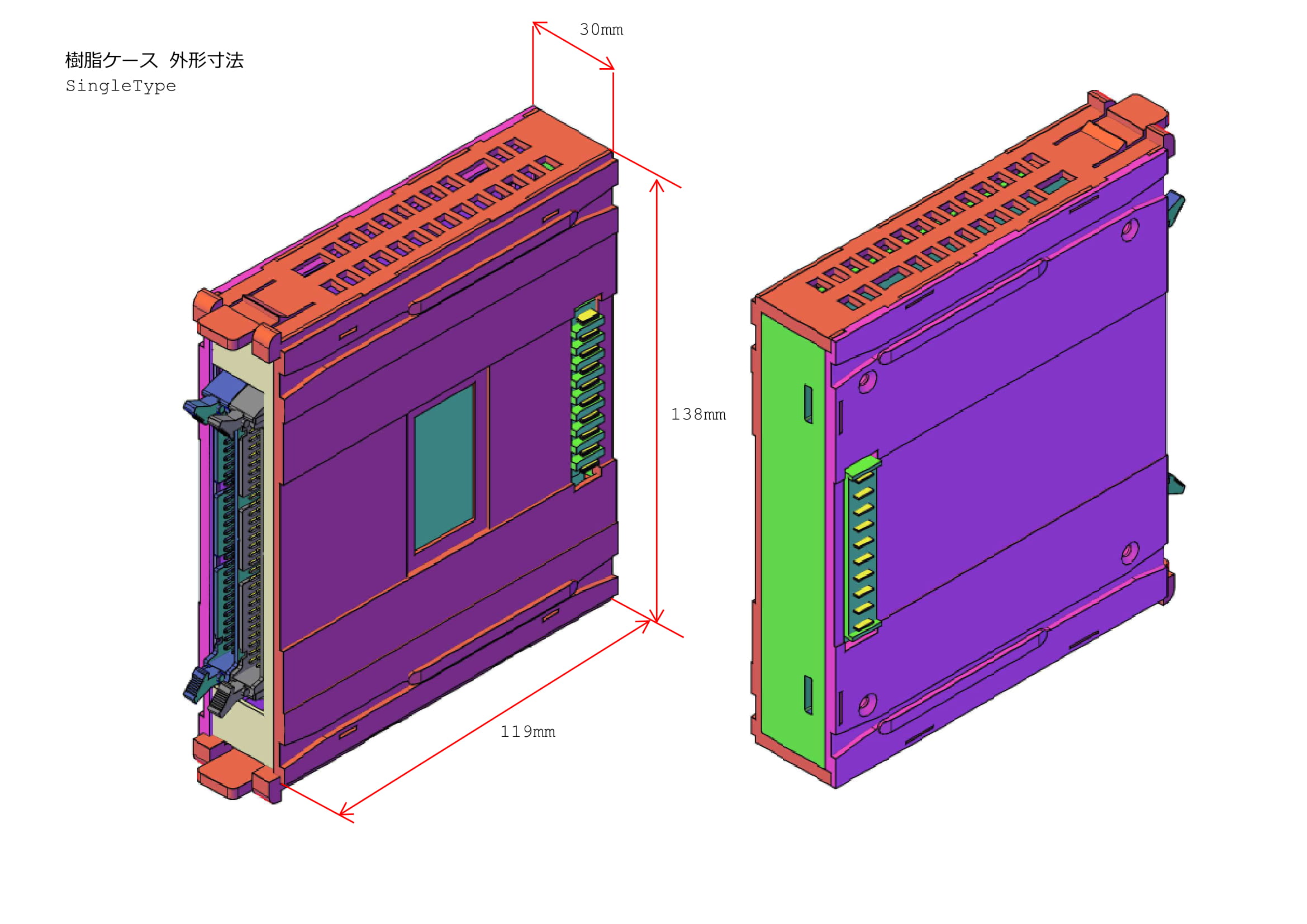

樹脂ケース

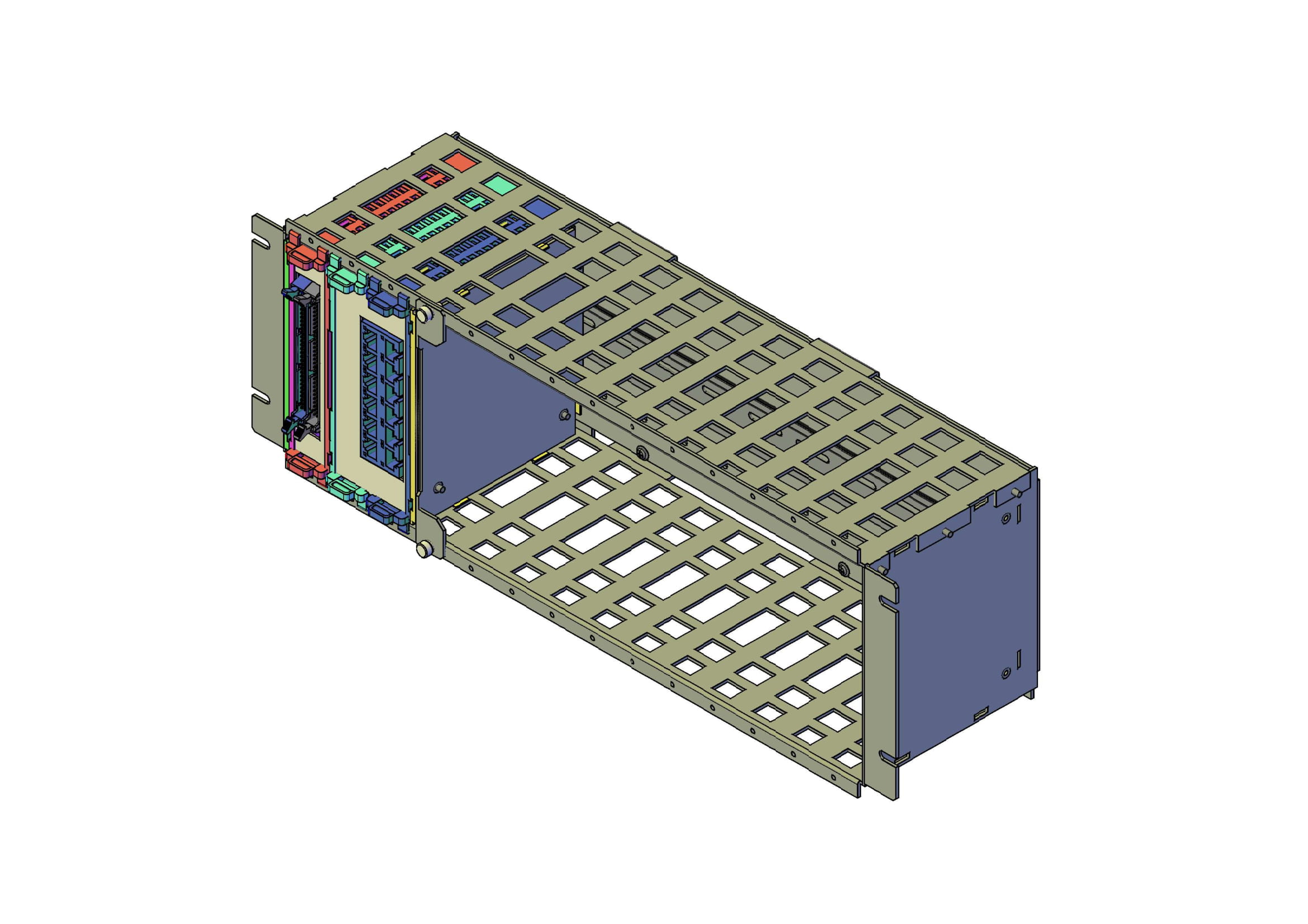

19インチラックに収納する樹脂ケースの試作品です。

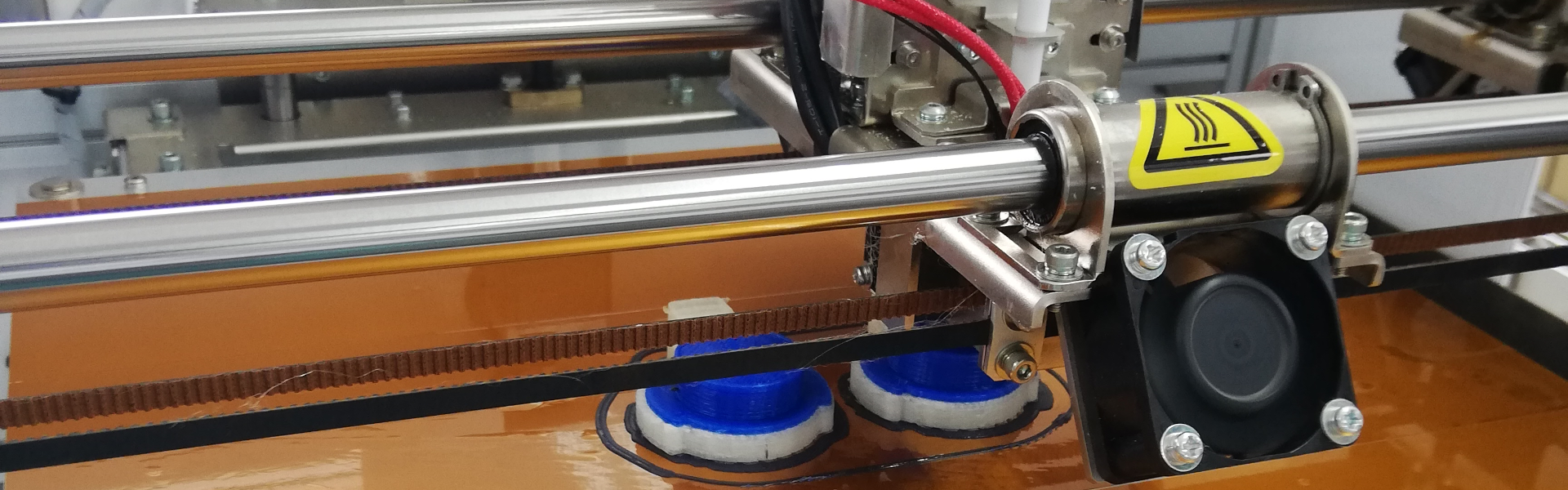

（3D CAD、3Dプリンタを使用して製作。）
電源、信号は、背面コネクタでディジーチェーン接続されています。

デモンストレーション
